Rencontre Chantier Canopia Cesson-Sévigné
Fibois Bretagne, Architecture Plurielle, Horizons Bois ont accueilli 80 professionnels lors de la Rencontre Chantier organisée le 6 octobre à Cesson Sévigné (35).

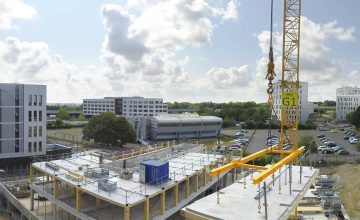

2 chantiers ont été présentés en détails, chacun mettant en œuvre le système HOBOA, un système poteau bois et plancher mixte CLT – béton collaborant, avec façade ossature bois portée par les poteaux, : la surélévation d’un bâtiment béton par 3 niveaux bois avec coulage du béton sur site (Hôpital de jour par Conopia Santé) et un bâtiment tertiaire positif (réversible ERP) en R+5 « tout bois » avec planchers bois-béton préfabriqués (tertiaire par Canopia Business).

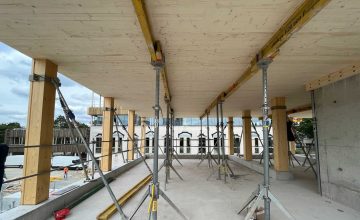

Le système HOBOA permet un plafond bois (CLT) sans poutre entre noyau béton et façade.
Le support présenté lors de la Rencontre est disponible en suivant ce lien
Planches qui étaient affichées lors de la rencontre :
Système Hoboa, Horizons Bois – Cliquez ici
Sévigné A et B, Architecture Plurielle – Cliquez ici
Hôpital de jour avec surélévation (R+5) et construction (R+5) d’un bâtiment tertiaire

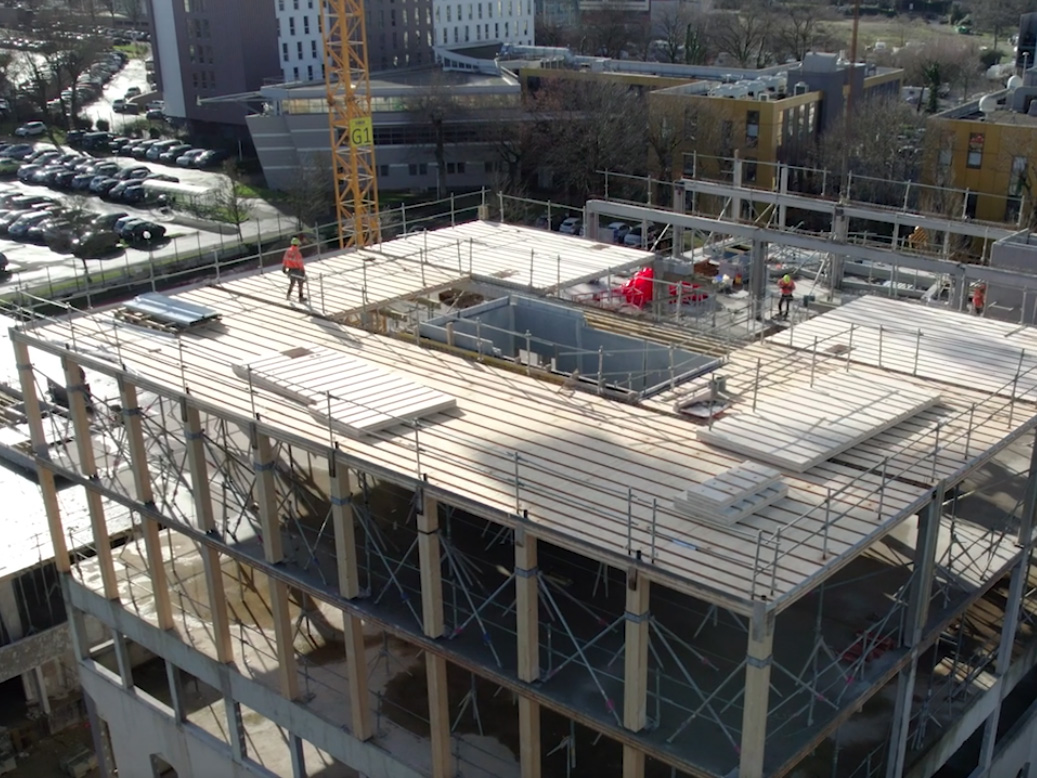

– Canopia Santé : Hôpital de jour ERP 3ème catégorie. Surélévation (3 niveaux bois sur 3 niveaux existants en béton de 1988) plancher mixte collaborant CLT – béton HOBOA (coulé sur place)
– Canopia Business : R+5, tertiaire, réversible ERP 100%, 5 niveaux de plancher mixte HOBOA sur plancher haut rdc béton (stationnement)
- Au programme :
Présentation du programme par la Moa
Présentation technique du système HOBOA, domaine d’emploi
Présentation du bâtiment A (hôpital de jour avec surélévation)
Présentation du bâtiment B (tertiaire en R+5 réversible ERP)
Visite des bâtiments
Caractéristiques :
Plancher mixte bois-béton HOBOA

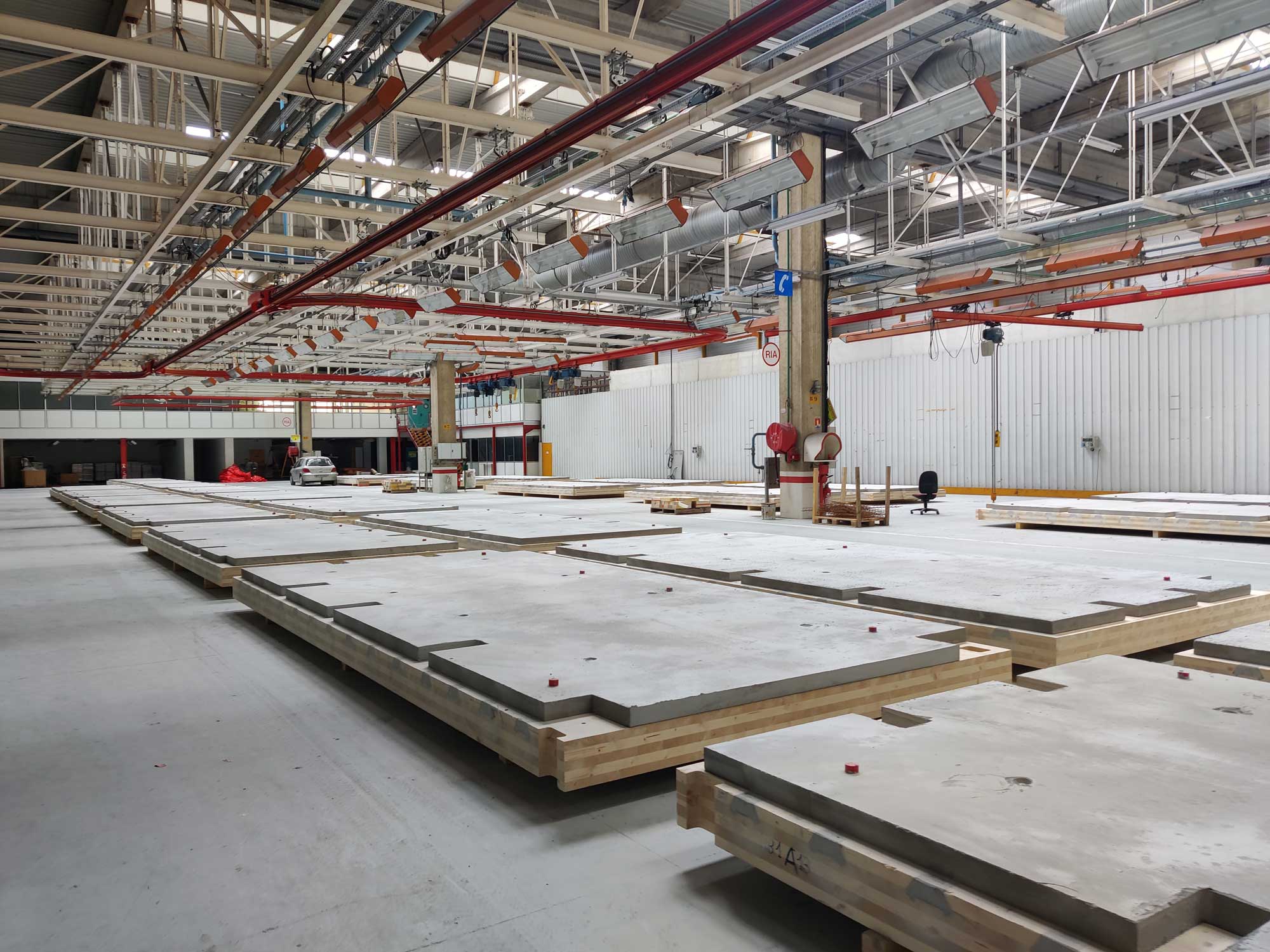

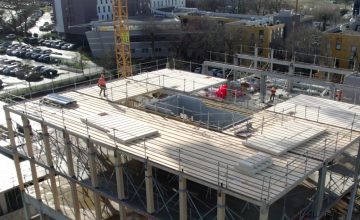

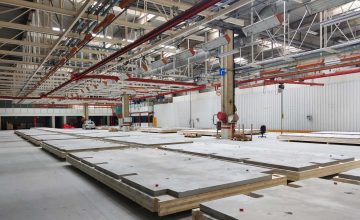

Il s’agit d’un plancher mixte faisant collaborer une prédalle CLT et une dalle de compression béton. Les planchers HOBOA peuvent être préfabriqués en atelier (un clavetage entre panneaux est réalisé sur chantier), ou bien la dalle de compression béton est coulée sur chantier. L’ensemble repose sur des poteaux bois.
– ATEx de cas A
– Connexion CLT – béton par blocage de forme, coulé sur site ou préfabriqué
– Logement jusqu’à la 4e famille / tertiaire / ERP
– Plancher intermédiaire, toiture, support d’étanchéité à pente nulle
– Sismique zone 1 à 4
– Possibilité de porte à faux
– En savoir plus sur la version béton coulé sur site

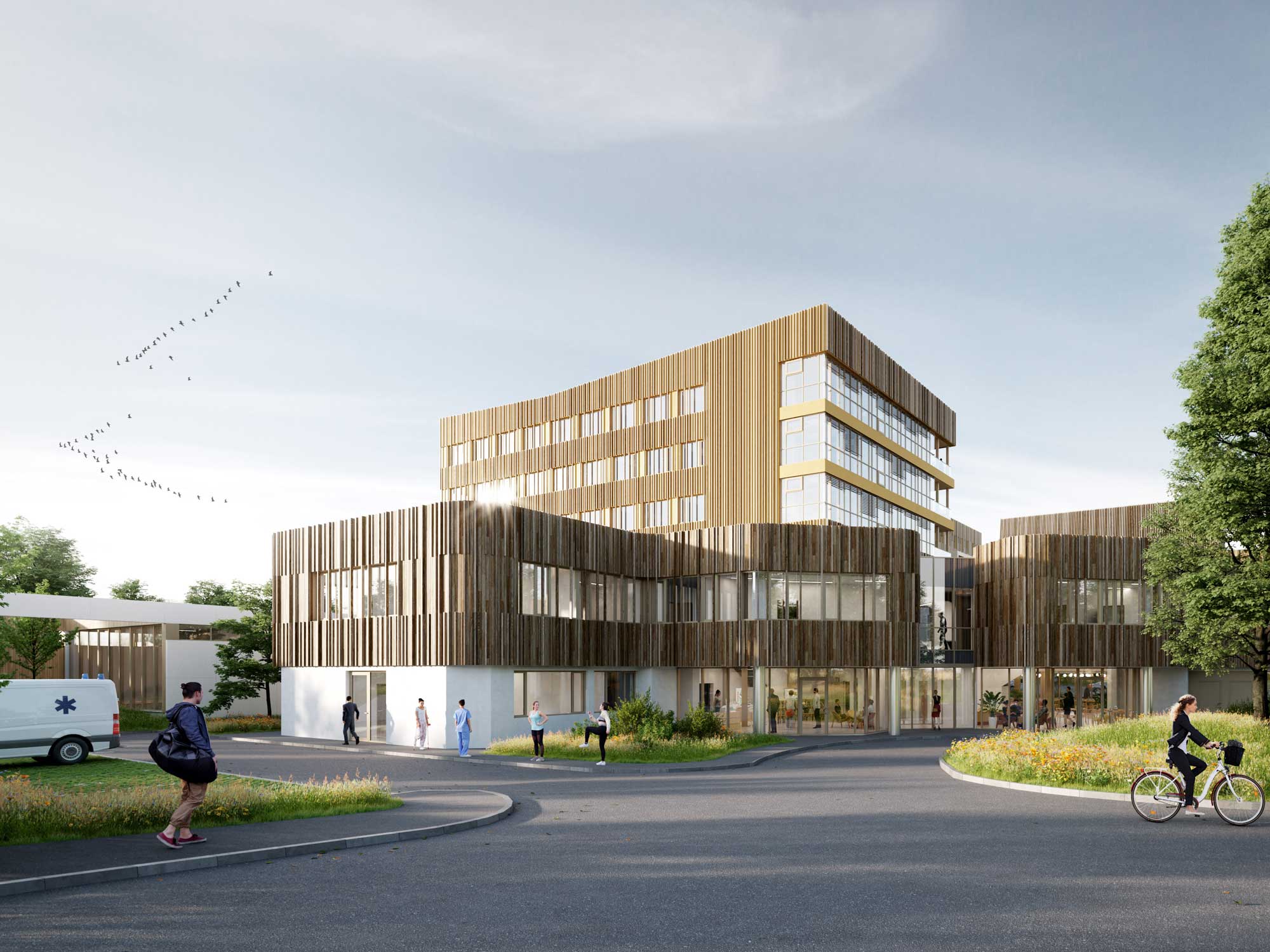

CANOPIA SANTÉ
Restructuration d’un bâtiment existant en Hôpital de jour R+5 (6100 m²) dont 3 niveaux en surélévation bois (2022 m²)
Application de l’Art. L152- 5-2 du Code de l’Urbanisme pour dépassement du gabarit PLU

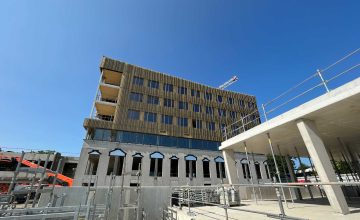

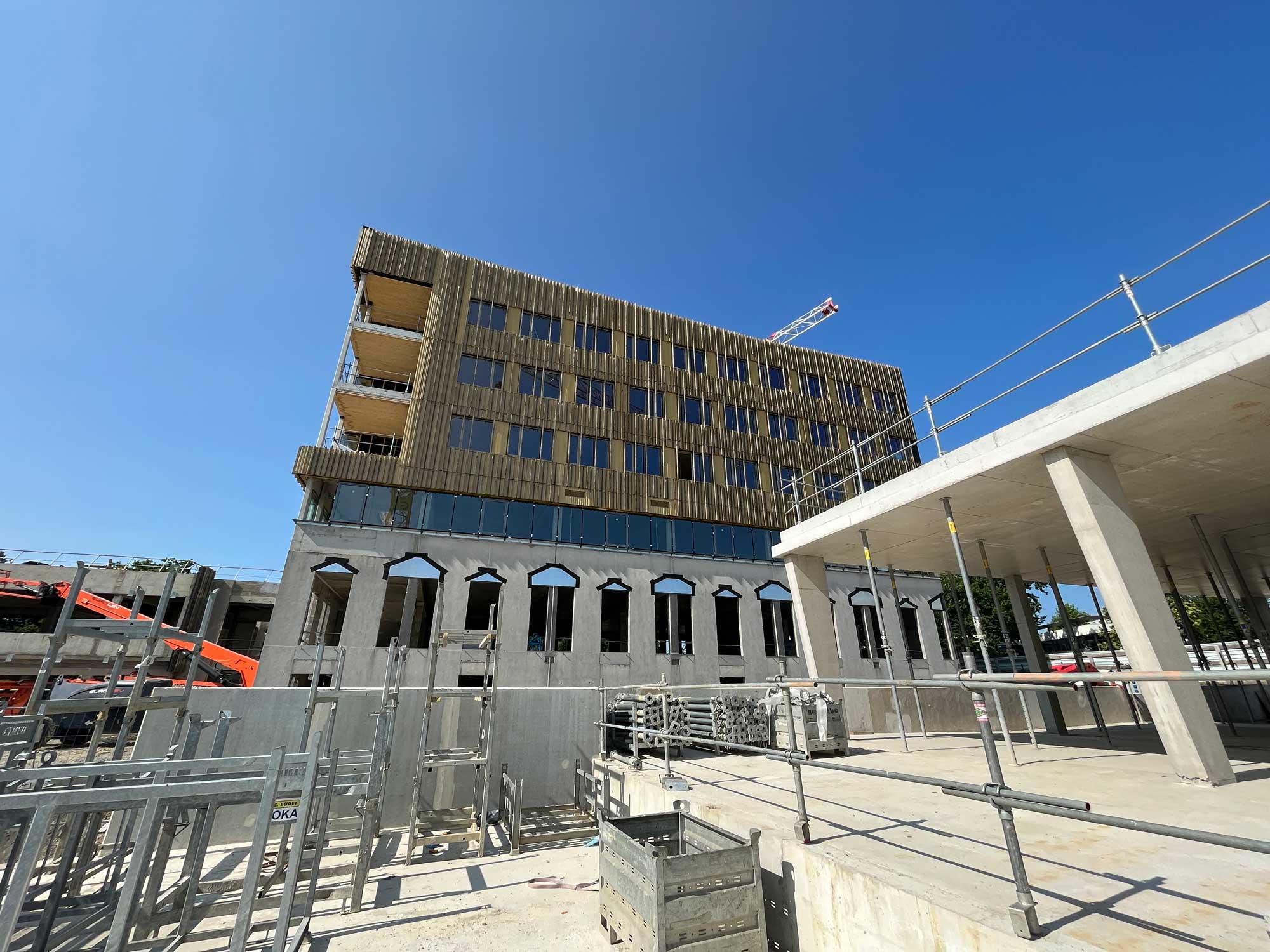

3 niveaux béton existants surélevés par 3 niveaux bois

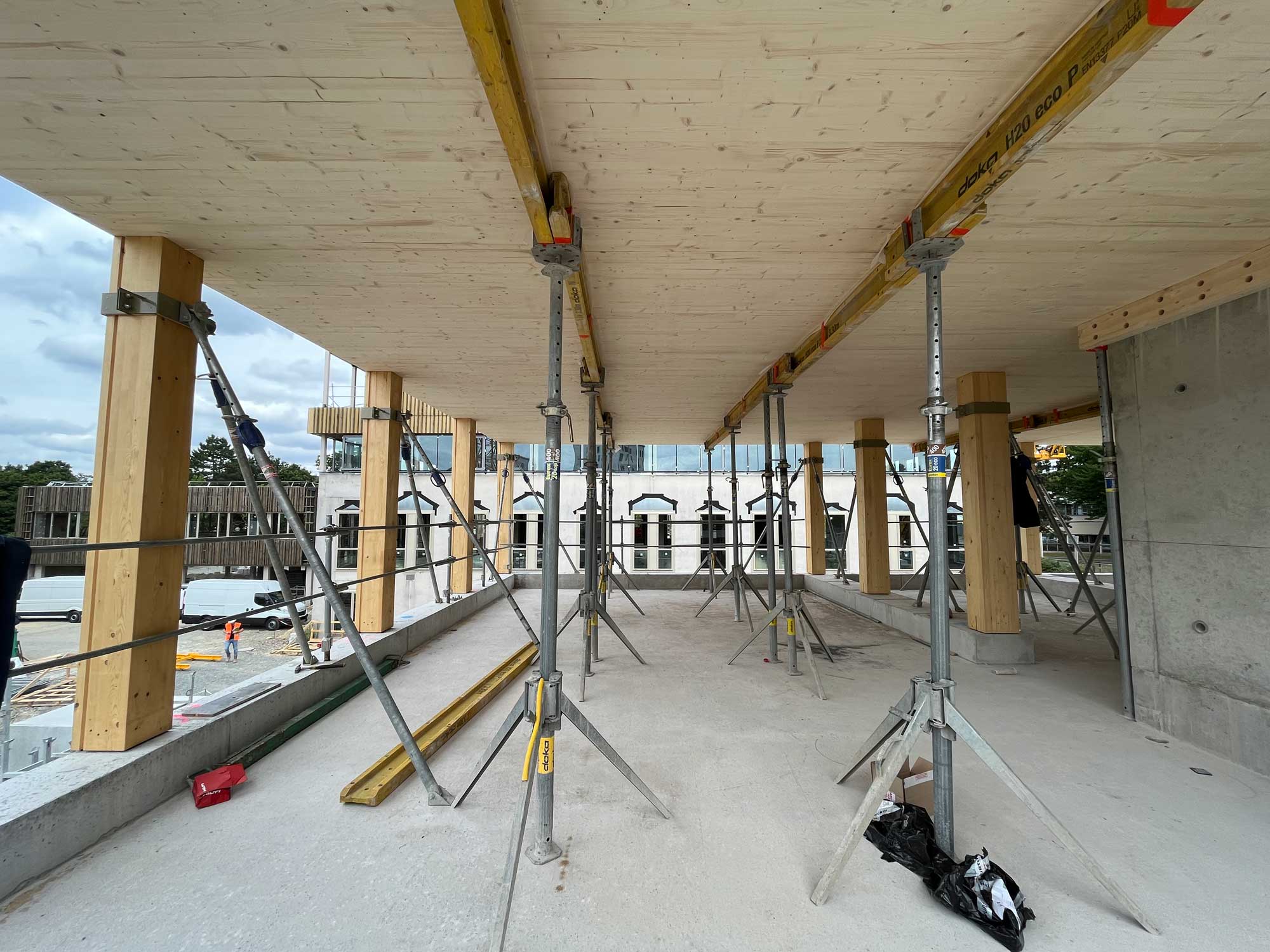

Plancher HOBOA avec béton coulé sur site, sans poutre en façade, poteaux bois 28*28
Portiques béton au niveau des refends
Enveloppe : FOB 200 mm avec isolation intégrée en LdV, écran thermique extérieur de 100mm en LdR
CLT : 327 m3 / LC : 12 m3 / Bois Massif : 102 m3 / Ratio : 107 Kg/m²
Protection solaire : BSO (est, sud, ouest)
Menuiserie alu, triple vitrage au nord

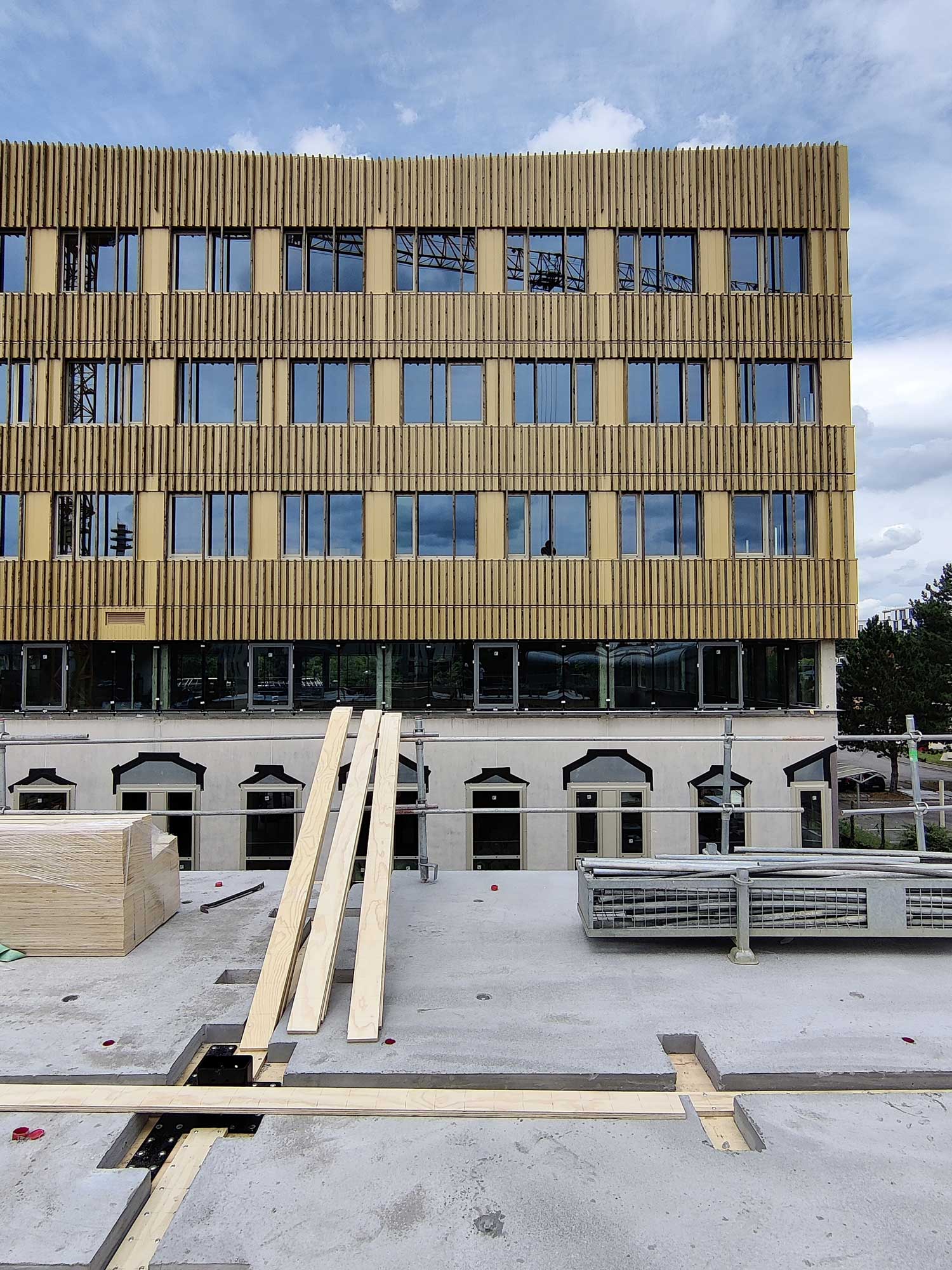

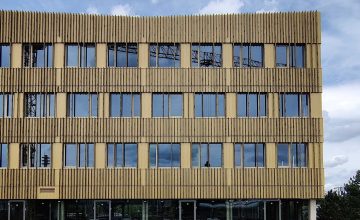

Vêture : tôle acier couleur + épines en bois Douglas pré-grisées
VMC DF poutre climatique en allège
ECS capteurs solaires thermiques
Chaufferie gaz
Moa : SAS Sévigné Invest
Moe : Architecture Plurielle
BE structure bois EXE : Horizons Bois Conseil + Solutions Bois Mayenne
BE structure bois PRO : IBA
BE structure béton : Ouest Structures
OPC : GEDIFI
BE Acoustique : Alhyange
BE Fluides : EICE
BC : Qualiconsult / SPS : Qualiconsult
Système constructif HOBOA : HORIZONS BOIS
Lot structure mixte bois-béton : CIMEO
Lot envelope FOB : Cruard

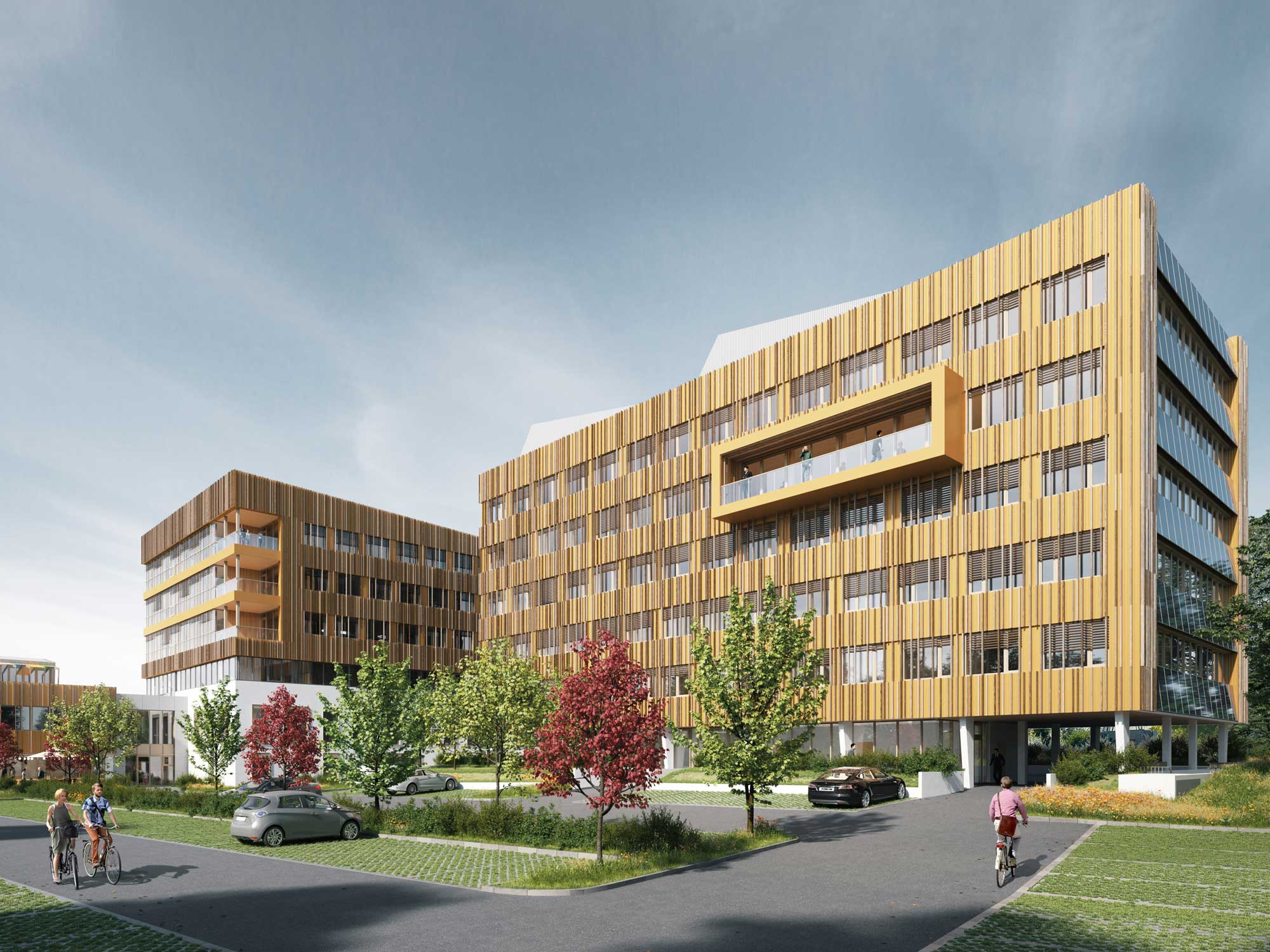

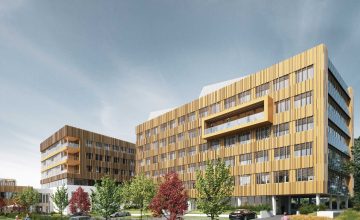

CANOPIA BUSINESS
Tertiaire R+5 neuf (3300 m²), réversible ERP, bâtiment à énergie positive et autonome en énergie

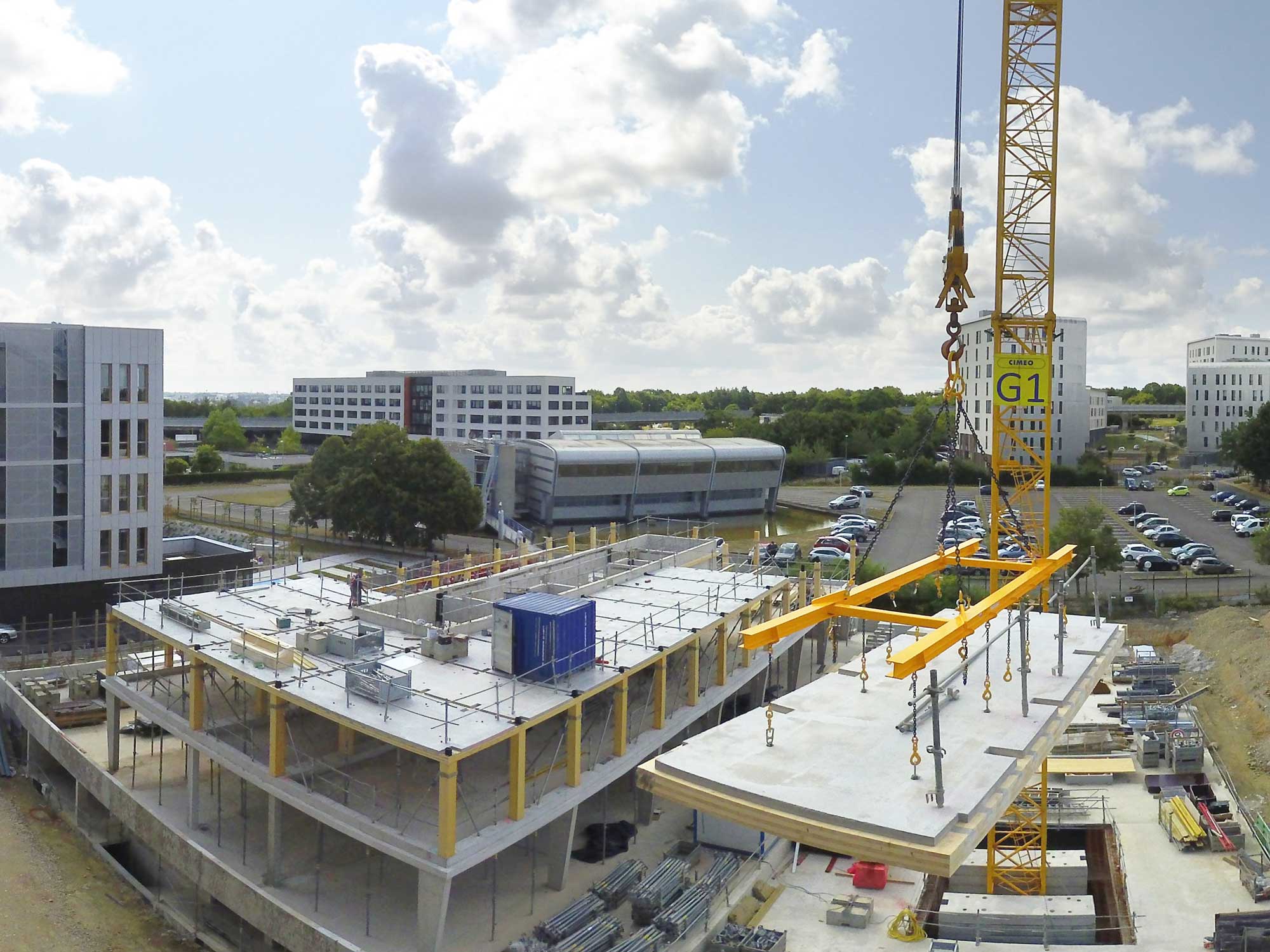

RdC béton puis 5 niveaux HOBOA (noyau béton, plancher CLT – Béton préfabriqué sans poutre en façade, poteaux périphériques bois 28*28)
Enveloppe : FOB 200 mm avec isolation intégrée en LdV, écran thermique extérieur de 100mm en LdR
CLT : 526 m3 / LC : 68 m3 / Bois Massif : 162 m3 / Ratio : 111 Kg/m²
Protection solaire : BSO (est, sud, ouest)
Menuiserie alu, triple vitrage au nord
VMC DF poutre climatique en allège Géothermie + PV (autoconsommation sur B en priorité, sur A pour le surplus)
MOA : SAS Sévigné New Project
MOE : Architecture Plurielle
BE structure bois EXE : Vivier Structure Bois + Solutions Bois Mayenne
BE structure bois PRO : IBA
BE structure béton : Ouest Structures
OPC : GEDIFI
BE Acoustique : Alhyange
BE Fluides : EICE
BC : Qualiconsult / SPS : Qualiconsult/
Système constructif HOBOA : HORIZONS BOIS
Lot structure mixte bois-béton : CIMEO
Lot enveloppe FOB : Cruard
